Дисковий затвор Belimo DN32 з електроприводом SR24A-5
Поворотні заслінки типу «Баттерфляй» Belimo з електроприводом SR24A-5 (стандартні приводи для систем ОВіК). Застосовуються для перекривання або дроселювання потоків холодної або гарячої води в системах кондиціонування, тепло-, водопостачання, пожежної безпеки.
В індустрії опалення, вентиляції та кондиціювання повітря (ОВіК) дросельні клапани є фундаментальними компонентами практично кожної гідравлічної системи. Перевірені та надійні дросельні клапани Belimo - це новітня технологія для дросельних заслінок, спеціально розроблена для індустрії опалення, вентиляції та кондиціонування повітря та повністю відповідає всім її вимогам.
Конструктивні особливості
Диск із нержавіючої сталі, забезпечує мале тертя між диском і корпусом при закриванні, низький коефіцієнт опору у відкритому стані та гарантує повну відсутність протікання в закритому.
RPTFE-ущільнення (армований політетрафлюороетилен) повністю ізолюють шток заслінки від корпусу, що дозволяє покращити регулюючі властивості диска, зменшити витрачається зусилля на обертання та збільшити термін служби заслінки.

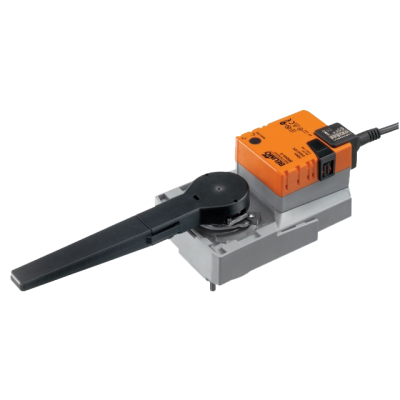

Поворотний привід SR24A-5
Проста пряма установка - проста пряма установка на дисковий затвор з настановним фланцем Р05. Положення установки по відношенню до затвора може вибиратися з кроком 90°. Висока функціональна надійність - електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і зупиняється автоматично при досягненні кінцевих положень.
Електропривід ЕР24А-5 встановлюється на дискові затвори Belimo D6... з установчим фланцем Р05, а також на дискові затвори інших виробників клапанів, що відповідають наступній специфікації: Кінець штока квадратного перерізу 14 х 14 мм для з'єднання з поворотним електроприводом, отвір d = 50 мм для монтажу з дисковим затвором.
Електричні аксесуари
Допоміжний перемикач Б...А, 1 або 2 полюс. Потенціометр зворотного зв'язку Р...А: 140,500, 1000, 2800, 5000 або 10000 Ом.
